Descripción
Cisco UCS 5100 Series Blade Server is an integral part of the Cisco Unified Computing System, providing a scalable, flexible architecture that meets current and future data center needs and helps the lower total cost of ownership.
Cisco UCS 5100 Series Blade Server General Introduction
The Cisco UCS 5100 series blade server chassis is an important building block for the Cisco Unified Computing System, providing a flexible, scalable blade server chassis for today’s and tomorrow’s data centers while helping to reduce TCO.
The Cisco UCS 5108 Blade Chassis is Cisco’s first blade server chassis with a height of 6 rack units (6RU) that can be installed in an industry-standard 19-inch rack. Un chasis puede alojar ocho servidores blade Cisco UCS serie B de ancho medio que admiten chasis blade de ancho medio y ancho completo..
The Cisco UCS 5108 Blade Chassis admite cuatro fuentes de alimentación monofásicas intercambiables en caliente para acceso frontal. Estas fuentes de alimentación son hasta 92% eficiente y puede configurarse para no redundante, Configuraciones redundantes N+1 y N+N redundantes. La parte trasera del chasis incluye ocho ventiladores intercambiables en caliente., cuatro conectores de alimentación (uno para cada fuente de alimentación), y dos bahías de E/S para los módulos de expansión de matriz Cisco UCS 2104XP. Un plano medio pasivo proporciona hasta 20 Gbps de ancho de banda de E/S por ranura de servidor y 40 Gbps de ancho de banda de E/S para ambas ranuras. El chasis puede admitir futuros estándares Ethernet de 40 Gb.

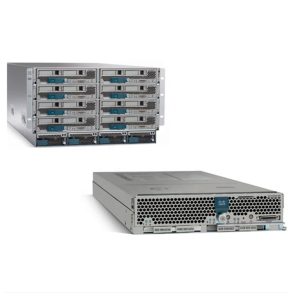

Cisco UCS 5100 Imagen del producto del servidor Blade de la serie
Cisco UCS 5100 Especificaciones del servidor Blade de la serie
| Artículo | Especificación |
| altura | 10.5 pulgadas (26.7 cm); 6 RU |
| ancho | 17.5″ (44.5 cm); Se puede montar en un estándar 19.″ estante de agujero cuadrado |
| longitud | 32 pulgadas (81.2 cm) |
| Ranura para servidor Blade | 8 |
| Ranura para módulo de expansión de matriz | 2 |
| Matriz de interconexión | Cada Cisco UCS 2100 El módulo de expansión de matriz en serie tiene cuatro 10 Puertos externos Gigabit Ethernet y ocho 10 Puertos internos Gigabit Ethernet (admite canal de fibra a través de Ethernet [FCoE]) |
| fuente de alimentación | Cuatro 2500W, 208V (220V fuera de EE. UU.) fase única, intercambiables en caliente, fuente de alimentación redundante, 50 a 60 Hz, con interfaz IEC-320 C20 |
| admirador | 8 ventiladores de intercambio en caliente |
| gestión | Gestionado por Cisco UCS Manager a través de Cisco UCS 6100 Matriz de interconexión en serie (admite operaciones de administración redundantes cuando el chasis está configurado con dos módulos de expansión de matriz) |
| Plano posterior | 1.2 Rendimiento total de TB; 10Conexión BASE-KR para 8 cuchillas |
| Temperatura: estado de trabajo | 50 a 95°F (10 a 35°C) (para cada 300 metros por encima del nivel del mar, la temperatura ambiente máxima se reduce en 1°C) |
| Temperatura: estado no laboral | -40 a 149°F (-40 a 65°C) con una altitud máxima de 40,000 pies |
| Humedad: condiciones de trabajo | 5 a 93%, sin condensación |
| Humedad: no funciona | >5 a 93%, sin condensación |
| Altitud: estado de trabajo | 0 a 10,000 pies (3,000 metros); para cada 300 metros, la temperatura ambiente máxima se reduce en 1 °C |
| Altitud: estado no laboral | 40,000 pies (12,000 metros) |
Cisco UCS 5100 Característica del servidor Blade de serie
The Cisco UCS 5108 revolucionó el uso y la implementación de sistemas blade. Adoptando matrices unificadas, integración, y tecnología de módulo de expansión de matriz y administración integrada, El Cisco Unified Computing System reduce los componentes físicos del chasis., elimina la gestión discreta, y es mucho más eficiente energéticamente que el chasis de servidor blade tradicional. Con esta sencillez, Ya no se necesitan gestión de chasis especializada ni conmutadores blade., reduciendo el cableado, permitiendo que el Sistema de Computación Unificada de Cisco crezca hasta 40 chasis sin aumentar la complejidad. The Cisco UCS 5108 El chasis es un componente clave del Sistema de Computación Unificada de Cisco que simplifica los centros de datos y acelera las velocidades de respuesta de TI..
