Περιγραφή
Quectel EG18-NA LGA Module is a LTE cat 18 module optimized specially for M2M and IoT applications, delivering M2M-optimized speeds of 1.2 Gbps downlink και 150 Mbps uplink in LGA form factor
Quectel EG18-NA LGA Module Product Overview
Quectel EG18-NA LGA Module is a LTE cat 18 module optimized specially for M2M and IoT applications, delivering M2M-optimized speeds of 1.2 Gbps downlink και 150 Mbps uplink in LGA form factor.EG18 is compatible with Quectel LTE Cat 6 module EG06 series and LTE Cat 12 module EG12 series, thereby helping customers to rapidly and flexibly design and upgrade products.
EG18 series includes two variants (EG18-EA και EG18-NA) which are designed for different target regions and nearly meet requirements of all the mainstream carriers worldwide. Quectel EG18-NA LGA Module supports Qualcomm® IZat™ location technology: Gen8C Lite (GPS, GLONASS, Beidou, Galileo και QZSS). The integrated GNSS greatly simplifies product designs, και παρέχει πιο γρήγορα, more accurate and more dependable positioning functions.
Ένα πλούσιο σύνολο πρωτοκόλλων Διαδικτύου, βιομηχανικά πρότυπα διεπαφές και άφθονες λειτουργίες (Πρόγραμμα οδήγησης σειριακό USB για windows, Linux και Android) extend the applicability of the module to a wide range of M2M and IoT applications such as business router, πύλη για το σπίτι, STB, βιομηχανικό φορητό υπολογιστή, φορητό υπολογιστή καταναλωτή, βιομηχανικό PDA, ανθεκτικό tablet PC και παρακολούθηση βίντεο.

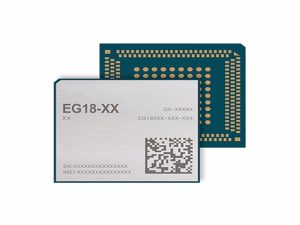

Quectel EG18-NA LGA Module Product Pictures
Quectel EG18-NA LGA Module Product Specifications
| Μάρκα | Quectel |
| LTE Κατ 18 | EG18-NA |
| Περιφέρεια/Διαχειριστής | Βόρεια Αμερική |
| Διαστάσεις (mm) | 37.0 × 39.5 × 2.8 |
| Θερμοκρασία λειτουργίας | -30 °C έως +70 °C |
| Εκτεταμένη θερμοκρασία | -40 °C έως +85 °C |
| LTE-FDD | B2/B4/B5/B7/B12/B13/B14/B17②/B25/B26/B29③/B30/B66/B71 |
| LTE-TDD | B41 |
| WCDMA | Β2/Β4/Β5 |
| GNSS | GPS/GLONASS/BeiDou (Πυξίδα)/Galileo/QZSS |
| Φορέας | Αμερική: Verizon*/AT&T*/T-Mobile*/U.S. Cellular* |
| Οι υπολοιποι | RoHS/WHQL |
| Ρυθμός δεδομένων LTE-FDD | 1.2 Gbps (DL)/150 Mbps (UL)) |
| Ρυθμός δεδομένων LTE-TDD | 545 Mbps (DL)/90.6 Mbps (UL) |
| Ρυθμός δεδομένων DC-HSPA+ | 42 Mbps (DL)/11.5 Mbps (UL) |
| Ρυθμός δεδομένων WCDMA | 384 kbps (DL)/384 kbps (UL) |
| USB 2.0/3.0 | × 1 (Υποστηρίξτε τις λειτουργίες Master* και Slave) |
| PCM (Ψηφιακός Ήχος) | × 1 |
| (U)SIM | × 2 (1.8/3.0 V) |
| UART | × 3 |
| SPI* (multiplexing BT UART interface) | × 1 |
| 2C | × 1 |
| ADC | × 2 |
| PCle * (PCIe Gen 2, for Wi-Fi*/Ethernet* Functions) | × 1 |
| GPIO | × 5 |
| SDIO* | × 1 |
| Antenna Tuner Control Interface* | × 2 |
| USB_BOOT | × 1 |
| Κεραίες | × 1 (Κύρια κεραία) |
| × 3 (Diversity Antennas) | |
| × 1 (Κεραία GNSS) | |
| Λειτουργίες κωδικοποιητή ομιλίας | AMR/AMR-WB |
| Ηχώ Αριθμητική | Ακύρωση ηχούς/Καταστολή θορύβου |
| VoLTE | CSFB και VoLTE (Φωνή μέσω LTE) (Προαιρετικός) |
| MIMO (2 Χ 2, 4 Χ 2, 4 Χ 4 DL) | ● |
| DFOTA (Αναβάθμιση υλικολογισμικού Delta Over-the-Air) | ● |
| DTMF (Dual-tone Multi-frequency) | ● |
| Ψηφιακός ήχος και VoLTE (Φωνή μέσω LTE) | Προαιρετικός |
| Ethernet*/Wi-Fi* Λειτουργία μέσω διασύνδεσης PCIe | ● |
| GNSS | ● |
| (U)Ανίχνευση κάρτας SIM | ● |
| Πρόγραμμα οδήγησης USB | Windows 7/8/8.1/10, Linux 2.6 ~ 5.4, Android 4.x/5.x/6.x/7.x/9.x |
| Πρόγραμμα οδήγησης GNSS | Android 4.x/5.x/6.x/7.x/8.x/9.x |
| Πρόγραμμα οδήγησης RIL | Android 4.x/5.x/6.x/7.x/8.x/9.x/10.x |
| Πρόγραμμα οδήγησης NDIS | Windows 7/8/8.1/10 |
| Πρόγραμμα οδήγησης MBIM | Windows 8/8.1/10, Linux 3.18 ~ 5.4 |
| Πρόγραμμα οδήγησης GobiNet | Linux 2.6 ~ 5.4 |
| Πρόγραμμα οδήγησης QMI_WWAN | Linux 3.4 ~ 5.4 |
| Εύρος τάσης τροφοδοσίας | 3.3 προς την 4.3 V, 3.8 Τύπος V. |
| Κατανάλωση ενέργειας | 15 μA @ Απενεργοποίηση |
| 3.49 mA @ Ύπνος (PF = 64) | |
| 9.25 mA @ Αδράνεια | |
| Ρυθμιστική | Παγκόσμια: GCF |
| Βόρεια Αμερική: PTCRB | |
| Αμερική: FCC | |
| Καναδάς: IC |
Quectel EG18-NA LGA Module Product Features
- LTE Κατ 18 μονάδα σε πακέτο LGA, optimized for M2M and IoT applications
- DL 5× carrier aggregation, 256 QAM and 4 × 4 MIMO
- Παγκόσμια κάλυψη LTE-A και UMTS/HSPA+
- Multi-constellation GNSS receiver meeting requirements of fast and
- accurate fixes in any environment
- Refined Features: DFOTA και DTMF
- MIMO technology meeting requirements for data rates and link
- αξιοπιστία σε συστήματα ασύρματης επικοινωνίας μόντεμ
