Περιγραφή
Huawei S12700E-4 Switch features 14400 Mpps Forwarding Performance 19.2 Tbps Switching Capacity 2 Υποδοχές MPU 2 Υποδοχές SFU 4 Υποδοχές καρτών σέρβις 2 Fan slots
Huawei S12700E-4 Switch Product Overview
Huawei S12700E-4 Switch is flagship core switches in Huawei’s CloudCampus portfolio. Under building an intelligent campus core, this feature-rich switch can assist customers head towards a service experience-centric campus network that is intelligent and simplified. By integrating large-capacity WLAN AC capabilities, a single S12700E can manage up to 10,240 WLAN APs. This capability, combined with free mobility functionality, επιτυγχάνει πλήρως συγκλίνοντα ενσύρματα και ασύρματα δίκτυα και πολιτικές, απλοποιώντας σημαντικά τη διαχείριση του δικτύου με τους χρήστες και τις υπηρεσίες στον πυρήνα.
Με ένα ολιστικό σύνολο αξιοπιστίας, ασφάλεια, και αξιόπιστα χαρακτηριστικά, Το S12700E-4 είναι ιδανικό για την κατασκευή ενός αξιόπιστου, ασφαλής, και αξιόπιστος πυρήνας της πανεπιστημιούπολης. Χρησιμοποιώντας μια αρχιτεκτονική μεταγωγής κυψελών επόμενης γενιάς, Το S12700E διασφαλίζει την προώθηση δεδομένων υπηρεσίας χωρίς αποκλεισμό στους βασικούς κόμβους και εγγυάται την ποιότητα της υπηρεσίας σε υψηλή ταυτόχρονη, μεγάλης χωρητικότητας, και περιβάλλοντα υψηλού φορτίου.

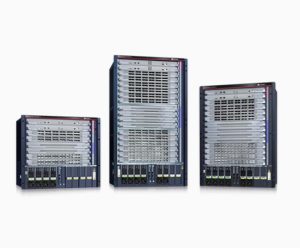

Εικόνες προϊόντος Huawei S12700E-4 Switch
Προδιαγραφές προϊόντος Huawei S12700E-4 Switch
| Μοντέλο προϊόντος | CloudEngine S12700E-4 | CloudEngine S12700E-8 | CloudEngine S12700E-12 |
| Απόδοση προώθησης | 14400 Mps | 28800 Mps | 43200 Mps |
| Ικανότητα μεταγωγής | 19.2 Tbps | 38.4 Tbps | 57.6 Tbps |
| Υποδοχές MPU | 2 | 2 | 2 |
| Υποδοχές SFU | 2 | 4 | 4 |
| Υποδοχές καρτών σέρβις | 4 | 8 | 12 |
| Fan slots | 2 | 4 | 5 |
| Ασύρματες Υπηρεσίες | Διαχείριση έως και 10.000 AP | ||
| Έλεγχος πρόσβασης AP, Διαχείριση τομέα AP, και διαχείριση προτύπων διαμόρφωσης AP | |||
| Διαχείριση ραδιοφωνικών καναλιών, ενοποιημένη στατική διαμόρφωση, και δυναμική κεντρική διαχείριση | |||
| Βασικές υπηρεσίες WLAN, QoS, ασφάλεια, και διαχείριση χρηστών | |||
| CAPWAP, ετικέτα/τοποθεσία τερματικού, και ανάλυση φάσματος | |||
| iPCA | Απευθείας χρωματισμός πακέτων υπηρεσιών για τη συλλογή στατιστικών στοιχείων σε πραγματικό χρόνο σχετικά με τον αριθμό των χαμένων πακέτων και την αναλογία απώλειας πακέτων | ||
| Συλλογή στατιστικών για τον αριθμό των χαμένων πακέτων και την αναλογία απώλειας πακέτων σε επίπεδο δικτύου και συσκευής | |||
| Σούπερ εικονικό ύφασμα (SVF) | Λειτουργεί ως γονικός κόμβος για την κατακόρυφη εικονικοποίηση των κατάντη μεταγωγέων και των AP ως μία συσκευή για απλούστερη διαχείριση | ||
| Υποστηρίζεται μια αρχιτεκτονική πελάτη δύο επιπέδων | |||
| Επιτρέπονται συσκευές τρίτων μεταξύ γονέα SVF και πελατών | |||
| VXLAN | Πύλες VXLAN L2 και L3 | ||
| Κεντρικές και κατανεμημένες πύλες | |||
| BGP-EVPN | |||
| Διαμορφώθηκε μέσω του πρωτοκόλλου NETCONF | |||
| Διαλειτουργικότητα | VBST (συμβατό με PVST/PVST+/RPVST) | ||
| LNP (παρόμοιο με το DTP) | |||
| VCMP (παρόμοιο με το VTP) | |||
Λειτουργίες διακόπτη Huawei S12700E-4
Εύκολη λειτουργία
Το Easy Operation μπορεί να εφαρμόσει plug-and-play για συσκευές που έχουν αναπτυχθεί πρόσφατα στο δίκτυο και να διαχειρίζεται όλες τις συσκευές που εκτελούνται στο δίκτυο με ενοποιημένο τρόπο. Οι λειτουργίες είναι οι εξής: Η συσκευή δικτύου Zero-Touch έχει αναπτυχθεί, και τα αρχεία εκκίνησης, όπως τα αρχεία έκδοσης, αρχεία ρυθμίσεων, και οι ενημερώσεις κώδικα φορτώνονται αυτόματα. Αναβαθμίστε τις συσκευές δικτύου σε παρτίδες και παραδώστε διαμορφώσεις σε παρτίδες. Οι νέες συσκευές μπορούν να αντικατασταθούν γρήγορα. Το Plug-and-play δεν απαιτείται για νέες συσκευές.
Απλοποιημένη Διαχείριση
Αυτόματη ανάπτυξη: Υποστηρίζονται VXLAN και BGP-EVPN. Το ενοποιημένο εικονικό δίκτυο μεταγωγής (UVF) είναι κατασκευασμένο για να υποστηρίζει την αυτόματη ανάπτυξη έως 512 εικονικά δίκτυα. Μπορούν να αναπτυχθούν πολλαπλά δίκτυα υπηρεσιών ή δίκτυα μισθωτών στο ίδιο φυσικό δίκτυο, και τα δίκτυα υπηρεσιών και μισθωτών είναι απομονωμένα μεταξύ τους, με αυτόν τον τρόπο, ένα δίκτυο μπορεί να χρησιμοποιηθεί για πολλαπλούς σκοπούς.
Αξιοπιστία δικτύου
Το S12700E υποστηρίζει τεχνολογίες ανίχνευσης συνδέσμων, όπως υλικό Eth-OAM και BFD, και τυπικές/συμβατές τεχνολογίες μεταγωγής συνδέσεων όπως το G.8032 και το έξυπνο πρωτόκολλο προστασίας Ethernet SEP. Παρέχει από άκρο σε άκρο 50 ms μετάβαση σε επίπεδο υλικού για τη δημιουργία του πιο ανταποκρινόμενου και αξιόπιστου δικτύου πανεπιστημιούπολης. Το S12700E υποστηρίζει την τεχνολογία γρήγορης αυτοίασης προστασίας HSR (Αυτοανάκτηση υψηλής ταχύτητας), η οποία υλοποιεί αποκλειστικά το δίκτυο κομιστή IP MPLS από άκρο σε άκρο 50 ms προστασία μεταγωγής, περαιτέρω βελτίωση της αξιοπιστίας του δικτύου.
Huawei S12700E-4 Switch Ordering Info
| S12700E Βασική διαμόρφωση | |
| LE2BN66ED000 | N66E ντουλάπι συναρμολόγησης DC (οκτώ εξόδους 60Α, μέγιστη ισχύς 2200W, 600 × 600 × 2200 mm) |
| LE2BN66EA000 | N66E ντουλάπι συναρμολόγησης AC (τέσσερα 16 Α εξόδους, μέγιστο 2500W, 600 × 600 × 2200 mm) |
| ET1BS12704E0 | S12700E-4 πλαίσιο συναρμολόγησης |
| ET1BS12708E0 | Πλαίσιο συναρμολόγησης S12700E-8 |
| FAN-770A-B | Κουτί ανεμιστήρα (-5degC–55 degC, 48V, 400W, 2, εντός κτίριου, VA) |
| Κύρια μονάδα ελέγχου | |
| LST7MPUE0000 | S12700E κύρια μονάδα ελέγχου E |
| Συμβούλιο Παρακολούθησης | |
| EH1D200CMU00 | Κεντρικό Συμβούλιο Παρακολούθησης |
| Διακόπτης υφασμάτινης μονάδας | |
| LST7SFUEX100 | S12700E υφασμάτινη μονάδα διακόπτη Ε(Χ1) |
| 100G Πλακέτα οπτικής διασύνδεσης Ethernet | |
| LST7C06HX6E0 | 6-Κάρτα διασύνδεσης θύρας 100GE QSFP28 (X6E,QSFP28) |
| LST7C06HX6S0 | 6-Κάρτα διασύνδεσης θύρας 100GE QSFP28 (X6S,QSFP28) |
| 10Κάρτα οπτικής διεπαφής GE | |
| LST7X48SX6E0 | 48-Κάρτα διασύνδεσης θύρας 10GE SFP+ (X6E,SFP+) |
| LST7X48SX6S0 | 48-Κάρτα διασύνδεσης θύρας 10GE SFP+ (X6S,SFP+) |
| 10Κάρτα οπτικής διασύνδεσης GE/1000M Ethernet | |
| LST7X24BX6E0 | 24-Διασύνδεση θύρας 10GE SFP+ και κάρτα διασύνδεσης GE SFP 24 θυρών (X6E,SFP+) |
| LST7X24BX6S0 | 24-Διασύνδεση θύρας 10GE SFP+ και κάρτα διασύνδεσης GE SFP 24 θυρών (X6S,SFP+) |
| Πλακέτα οπτικής διασύνδεσης Gigabit Ethernet | |
| LST7G48SX6E0 | 48-θύρα κάρτα διασύνδεσης GE SFP (X6E,SFP) |
| LST7G48SX6S0 | 48-θύρα κάρτα διασύνδεσης GE SFP (X6S,SFP) |
| Πίνακας ηλεκτρικής διασύνδεσης Gigabit Ethernet | |
| LST7G48TX5E0 | 48-Θύρα 10/100/1000BASE-T κάρτα διασύνδεσης (X5E,RJ45) |
| LST7G48TX5S0 | 48-Θύρα 10/100/1000BASE-T Κάρτα διασύνδεσης (X5S, RJ45) |
| Παροχή ηλεκτρικού ρεύματος | |
| PDC-2200WF | 2200Μονάδα τροφοδοσίας W DC |
| W2PSD2200 | 2200Μονάδα τροφοδοσίας W DC |
| PAC3KS54-CB | 3000W μονάδα τροφοδοσίας AC (μαύρος) |
| PAC3KS54-CE | 3000W μονάδα τροφοδοσίας AC (μαύρος) |
| Αδεια | |
| N1-S127E-F-Lic | N1-CloudCampus,θεμέλιο,Σειρά S127E, Ανά Συσκευή |
| N1-S127E-F-SnS1Y | N1-CloudCampus,Προχωρημένος,Σειρά S127E, Ανά Συσκευή |
| N1-S127E-A-Lic | N1-CloudCampus,θεμέλιο,Σειρά S127E, SnS, Ανά Συσκευή,1Ετος |
| N1-S127E-A-SnS1Y | N1-CloudCampus,Προχωρημένος,Σειρά S127E, SnS, Ανά Συσκευή,1Ετος |
| N1-S127E-FToA-Lic | N1-Αναβάθμιση-Βασικό σε Advanced,S127E,Ανά Συσκευή |
| N1-S127E-FToA-SnS1Y | N1-Αναβάθμιση-Βασικό σε Advanced,S127E,SnS,Ανά Συσκευή,1Ετος |
| N1-AC1.0-AM-15-Lic | N1-CloudCampus, διαχείριση πρόσβασης -AC1.0, 15 τερματικά |
| N1-AC1.0-AM-15-SnS1Y | Ν1- CloudCampus, διαχείριση πρόσβασης -AC1.0, ετήσια συνδρομή λογισμικού και διασφάλιση, 15 τερματικά, 1 έτος |
| CI-X7MSwitch-U | CampusInsight-Network Intelligent Analysis Upgrade Package -Modular Switches Series X7, Ανά Συσκευή |
| CI-X7MSwitch-U-SnS1Y | Πακέτο αναβάθμισης έξυπνης ανάλυσης δικτύου CampusInsight - αρθρωτοί διακόπτες της σειράς X7, ετήσια συνδρομή λογισμικού και τέλος διασφάλισης, ένα έτος για κάθε συσκευή |
Εφαρμογές προϊόντων Huawei S12700E-4 Switch
