Beschreibung

SPS-Splitter SC/UPC 1*32 Insert Type is 1X32 Insert Type SC/UPC Fiber Optical PLC Splitter applied for Optical Networks

SPS-Splitter SC/UPC 1*32 Typbild einfügen

SPS (Planar Lightwave Circuit) planar optical splitter is an integrated waveguide optical power distribution device based on quartz substrate, which has the characteristics of small size, wide working wavelength range, high reliability and good spectroscopic uniformity, especially suitable for passive optical networks (Berufung, BPOON, GPON, usw.) to connect the central office and terminal equipment and realize the shunt of optical signals. There are currently 1×N and 2×N types. 1×N and 2×N splitters evenly input optical signals from single or double inlets into multiple outlets, or work backwards to merge multiple optical signals into a single or double fiber.
The plug-in box PLC optical splitter is made by semiconductor process (lithography, corrosion, development and other technologies). The optical waveguide array is located on the upper surface of the chip, and the shunt function is integrated on the chip, das ist, 1, usw. are realized on one chip; Multichannel fiber arrays at the input and output are then coupled and packaged at both ends of the chip.

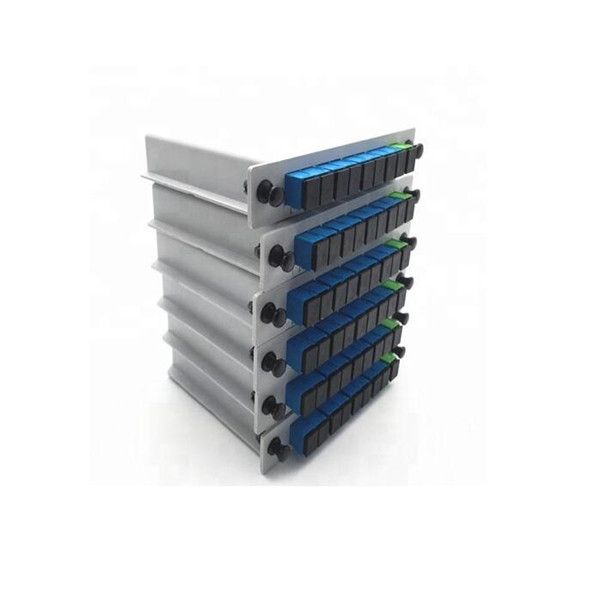

SPS-Splitter SC/UPC 1*32 Insert Type Pictures

SPS-Splitter SC/UPC 1*32 Geben Sie den Preis und die technischen Daten des Typs einSPS-Splitter SC/UPC 1*32 Typ einfügen 1*16 price an specs ycict

Preis und Spezifikationen des SPS-Splitters 1*n 2*n Einsatztyp ycict

SPS-Splitter SC/UPC 1*32 Geben Sie die Typspezifikationen ein

1*N-Typ-SPS-Spezifikationen einfügen
Artikel 1X2 1X4 1X8 1X16 1X32 1X64 Einheit
Einfügedämpfung ≤4,2 ≤7,20 ≤10,5 ≤13,5 ≤16,9 ≤20,5 dB
Gleichmäßigkeit ≤0,6 ≤0,6 ≤0,8 ≤1,1 ≤1,5 ≤2,0 dB
Modulare Paketgröße 100X80X10 120x80x18 140x115x18 mm
(ABS-Blackbox) Abstand der Schraubenlöcher: 74×70 Abstand der Schraubenlöcher: 80×74 Abstand der Mannschaftslöcher: 106×100
(LxBxH)
Wellenlänge testen 1310&1490&1550 nm
Betriebswellenlängenbereich 1260~1650 nm
Polarisationsabhängige Verluste < 0.2 < 0.3 dB
Direktionalität >55 dB
Rückflussdämpfung >55 dB
Betriebstemperatur -40~+85 ℃
Lagertemperatur -40~+85 ℃
2*N-Typ-SPS-Spezifikationen einfügen
Artikel 2X2 2X4 2X8 2X16 2X32 2X64 Einheit
Einfügedämpfung ≤4,2 ≤8,0 ≤11,0 ≤14,3 ≤17,5 ≤20,5 dB
Gleichmäßigkeit 0.6 ≤1,5 ≤1,5 ≤1,8 ≤2,3 ≤2,5 dB
Modulare Paketgröße 100x80x10 120x80x18 140x115x18 mm
(ABS-Blackbox) Abstand der Schraubenlöcher: 74×70 Abstand der Schraubenlöcher: 80×74 Abstand der Mannschaftslöcher: 106×100
(LxBxH)
Wellenlänge testen 1310&1490&1550 mm
Betriebswellenlängenbereich 1260~1650 nm
Polarisationsabhängige Verluste < 0.2 < 0.3 dB
Direktionalität >55 dB
Rückflussdämpfung >55 dB
Betriebstemperatur -40~+85 ℃
Lagertemperatur -40~+85 ℃

SPS-Splitter SC/UPC 1*32 Typmerkmale einfügen

  • Wide working wavelength
  • Low insertion loss
  • Small polarization, low related losses
  • Miniaturized design
  • Good consistency between channels
  • High reliability and stability 7. Passed GR-1221-CORE reliability test 7. Passed GR-12091-CORE reliability test
  • Comply with RoHS standard

SPS-Splitter SC/UPC 1*32 Geben Sie die Typspezifikationen ein

Fiber to The Home (FTTH)
Passive optical networks (PON)
Local Area Networks (LAN)
Cable Television (manche)
Test Equipment

SPS-Splitter Mini-Typ-Anwendung ycict
