GYFTZY-2~6Xn Optic Cable is Loose sleeve stranded non–metallic reinforced jezgro non–armored flame retardant optički kabl
GYFTZY-2~6Xn Optic Cable Product Overview
The structure of the GYFTZY fiber optic cable is that a 250μm fiber is sleeved into a loose tube made of high-modulus material, which is filled with a water-repellent compound. At the center of the core is a glass fibre reinforced plastic (FRP) tube (i konop za punjenje) twisted around the central reinforcing core to form a compact and round core, and the gaps in the core are filled with water-blocking filling. The cable core is extruded with a layer of flame retardant sheath to form a cable.

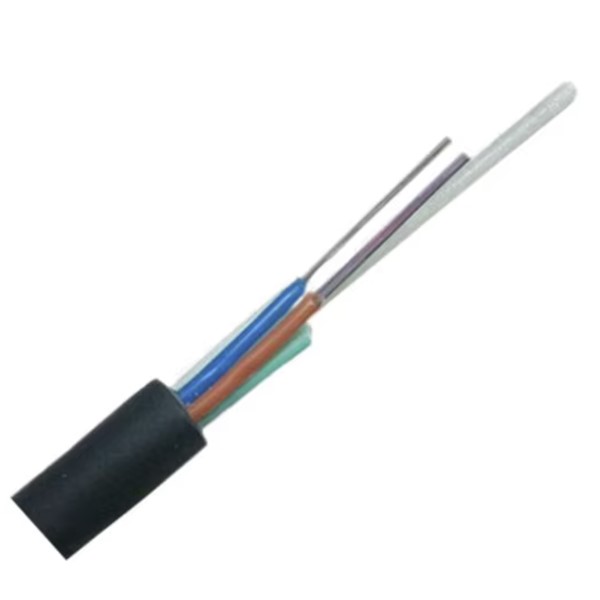

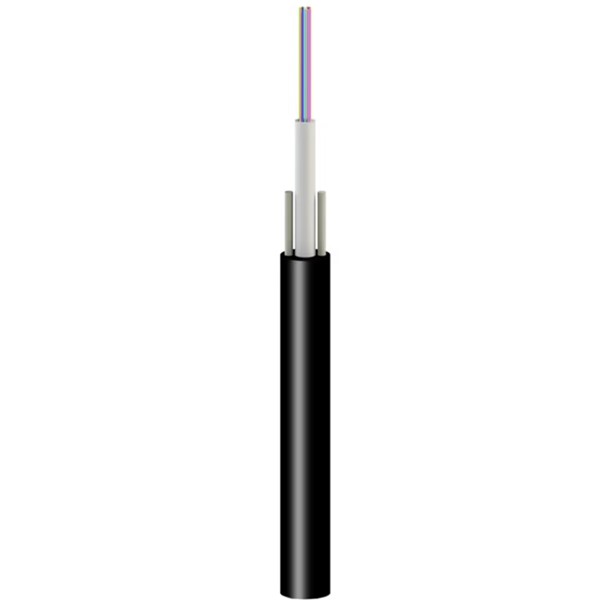

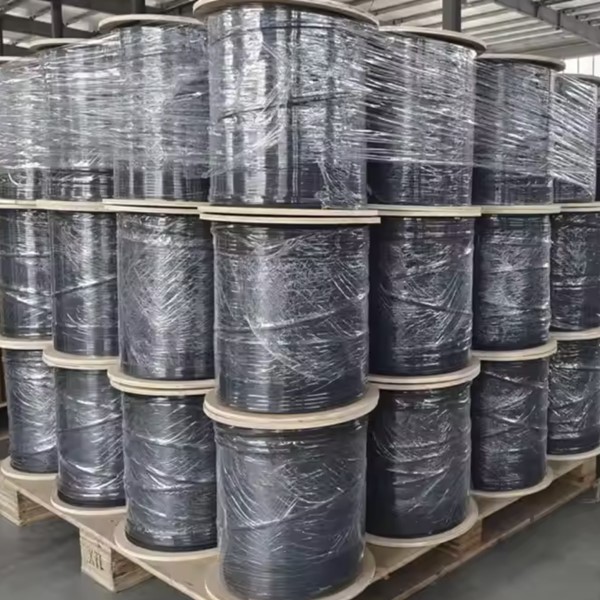

GYFTZY-2~6Xn Optic Cable Product Pictures
GYFTZY-2~6Xn Optic Cable Product Specifications
| Fiber optic cable model (u koracima od 2 vlakna) |
Broj vlakana | Broj kućišta | Number of infill ropes | Referentna težina kabla (kg/km) | Zatezna sila je dozvoljena Dugoročni/kratkoročni (N) |
Dozvoljena sila gnječenja Dugoročni/kratkoročni (N/100mm) |
Radijus savijanja Statički/Dinamički (mm) |
|
| GYFTZY-2~6Xn | 2~6 | 1 | 5 | 123 | 400/1000 | 300/1000 | 10D/20D | |
| GYFTZY-8~12Xn | 8~12 | 2 | 4 | 123 | ||||
| GYFTZY-14~18Xn | 14~18 | 3 | 3 | 123 | ||||
| GYFTZY-20~24Xn | 20~24 | 4 | 2 | 123 | ||||
| GYFTZY-26~30Xn | 26~30 | 5 | 1 | 123 | ||||
| GYFTZY-32~36Xn | 32~36 | 6 | 0 | 123 | ||||
| GYFTZY-2~6Xn | 2~6 | 1 | 6 | 131 | 600/1500 | |||
| GYFTZY-8~12Xn | 8~12 | 2 | 5 | 131 | ||||
| GYFTZY-14~18Xn | 14~18 | 3 | 4 | 131 | ||||
| GYFTZY-20~24Xn | 20~24 | 4 | 3 | 131 | ||||
| GYFTZY-26~30Xn | 26~30 | 5 | 2 | 131 | ||||
| GYFTZY-32~36Xn | 32~36 | 6 | 1 | 131 | ||||
| GYFTZY-38~42Xn | 38~42 | 7 | 0 | 131 | ||||
| GYFTZY-44~48Xn | 44~48 | 4 | 2 | 137 | ||||
| GYFTZY-50~60Xn | 50~60 | 5 | 1 | 137 | ||||
| GYFTZY-62~72Xn | 62~72 | 6 | 0 | 137 | ||||
| GYFTZY-2~6Xn | 2~6 | 1 | 7 | 155 | 1000/3000 | |||
| GYFTZY-8~12Xn | 8~12 | 2 | 6 | 155 | ||||
| GYFTZY-14~18Xn | 14~18 | 3 | 5 | 155 | ||||
| GYFTZY-20~24Xn | 20~24 | 4 | 4 | 155 | ||||
| GYFTZY-26~30Xn | 26~30 | 5 | 3 | 155 | ||||
| GYFTZY-32~36Xn | 32~36 | 6 | 2 | 155 | ||||
| GYFTZY-38~42Xn | 38~42 | 7 | 1 | 155 | ||||
| GYFTZY-44~48Xn | 44~48 | 8 | 0 | 155 | ||||
| GYFTZY-50~60Xn | 50~60 | 5 | 3 | 162 | ||||
| GYFTZY-62~72Xn | 62~72 | 6 | 2 | 162 | ||||
| GYFTZY-74~84Xn | 74~84 | 7 | 1 | 162 | ||||
| GYFTZY-86~96Xn | 86~96 | 8 | 0 | 162 | ||||
| GYFTZY-98~108Xn | 98~108 | 9 | 1 | 192 | ||||
| GYFTZY-110~120Xn | 110~120 | 10 | 0 | 192 | ||||
| GYFTZY-122~132Xn | 122~132 | 11 | 1 | 228 | ||||
| GYFTZY-134~144Xn | 134~144 | 12 | 0 | 228 | ||||
| Vrsta vlakana | Attenuation （+20℃） | Bandwidth | Numerički otvor blende | Talasna dužina preseka optičkog kabla | ||||
| @850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
| G.652 | — | — | ≤0,36dB/km | ≤0,22dB/km | — | — | — | ≤1260nm |
| G.655 | — | — | ≤0,40dB/km | ≤0,23dB/km | — | — | — | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2db / km | — | — | ≥500MHz·km | ≥500MHz·km | 0.200±0,015 NA | — |
| 62.5/125µm | ≤3.5db / km | ≤1.2db / km | — | — | ≥200MHz·km | ≥500MHz·km | 0.275±0,015 NA | — |
GYFTZY-2~6Xn Optic Cable Product Features
- Very good mechanical and temperature properties
- Sam materijal cijevi ima dobru otpornost na hidrolizu i visoku čvrstoću
- The tube is filled with a special paste to protect the optical fiber
- Special sheath material with excellent flame retardant properties
- Good compression resistance and softness
- The following measures are taken to ensure the waterproof performance of the cable:
- Single non-metallic center reinforcing core
- Labava cijev je napunjena posebnom hidroizolacijskom smjesom
- Full core filling

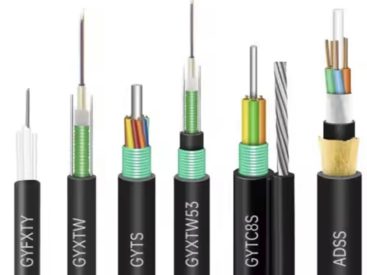

GYFTZY-2~6Xn Optic Cable and More Optic Cables
Nasuka labava jakna nemetalna ojačana jezgra neozlijeđenog optičkog optičkog plamena (Gyftzy)
Labavi rukav nasuki ojačani ojačani oklopni oklopni plamen optički kabl(Gytza53)
Labavi rukav ne-metalni ojačani ojačani oklopni oklopni oklopni optički kabl (Gyftza53)
Nasuki optički optički kabl za retardan vlakno (Gytzs)
Nasukana labava jakna neolike oklopna optički kabl (Gytza)
Nasuki labavi rukav nemetalni ojačani ojačni oklopni oklopni optički kabl (Cyta53)
Nasukan nemetalni ojačavajući jezgrovni obični oklopni optički kabl (Cyfty53)
Nasuka labav jakna nemetalna ojačana jezgra neodornog optičkog kabla vlakana (ZAJEDNO)
Labavi rukav nasukan nemetalni ojačani jezgrani optički kabl (Gyhty)
Nasuka labav jakna nemetalna ojačana jezgra neodornog optičkog kabla vlakana (Rođak)
Labavi rukav nasukan jednim tankim okruglim čeličnim žicama oklopnim vlaknima (Gyta53 33)
Labavi rukavac nasukan oklopnim oklopnim oklopnim optičkim kablom(Gyta53)
Labav rukavac nasukan običnom oklopnom optičkom kablu(Gyty53)
Labav rukavac nalik svjetlosno oklopnog oklopnog optičkog kabla (Suglasnički)
Nasukana labava jakna neometana vlakna optičkih kabla (Naglasiti)
GYFTZY-2~6Xn Optic Cable Product Applications
Aplikacija: pipelines, overhead
GYFTZY-2~6Xn Optic Cable Product Structure
