Beskrywing
Quectel EM120R-GL Module is an LTE M.2 form factor Advanced Category 12 module. It Adopts the 3GPP Release 14 tegnologie, and supports a theoretical downlink peak data rate of 600 Mbps and a theoretical uplink peak data rate of 150 Mbps
Quectel EM120R-GL Module Product Overview
Quectel EM120R-GL module is an M.2 size LTE Advanced Category 12 module.The module uses 3GPP Release 14 technology to support a theoretical downlink peak data rate of 600 Mbps and a theoretical uplink peak data rate of 150 Mbps.
Quectel EM120R-GL module is designed for the global market, covering almost all mainstream operators in the world.The module supports Qualcomm® IZat™ positioning technology Gen9 (GPS, GLONASS, Beidou and Galileo).
Die geïntegreerde GNSS vereenvoudig produkontwerp aansienlik en verskaf vinniger, meer akkurate en meer betroubare posisionering funksies. Ryk internetprotokolle, industrie standaard koppelvlakke en ryk funksie stelle (van toepassing op Windows, Linux, Android / PCIe-koppelvlak met ingeboude eSIM (opsioneel) / USB bestuurder) die toepaslikheid van die module uit te brei na 'n wye reeks toepassings, soos industriële routers. Tuispoorte, dekkerbokse, industriële notaboekrekenaars, verbruikers notaboek rekenaars, industriële PDA's, robuuste tabletrekenaars en digitale naamborde, ens.

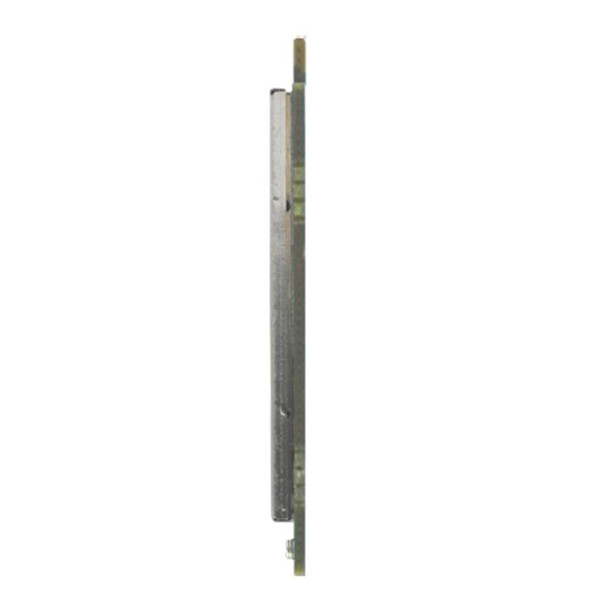

Quectel EM120R-GL Module Produk Foto
Quectel EM120R-GL Module Produkspesifikasie
| EM120R-GL | ||
| LTE-FDD: | Elektriese eienskappe | Temperatuurspeling: |
| B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/ | Uitset krag: USB weergawe | Bedryfstemperatuurreeks: |
| B19/B20/B25/B26/B28/B29①/B30/B32①/B66 | Klas 3 (23 dBm ±2 dB) vir LTE-FDD | -25 aan +75 °C |
| LTE-TDD: | Klas 3 (23 dBm ±2 dB) vir LTE-TDD | Verlengde temperatuurreeks: |
| B38/B39/B40/B41/B42/B43/B46① (LAA)/ | Klas 2 (25.5 dBm +1/-2dB) vir B41 HPUE | -40 aan +85 °C |
| B48 (CBRS) | Klas 3 (24 dBm +1/-3 dB) vir WCDMA | Goedkeurings |
| WCDMA: | Uitset krag: Slegs PCIe weergawe | Draer: |
| B1/B2/B3/B4/B5/B6/B8/B19 | Klas 3 (22 dBm +1/-2 dB) vir LTE-FDD B30 | Vodafone/ British Telecom/ Verizon*/ AT&T/ |
| Ondersteun tot DL 3 x CA | Klas 3 (24 dBm +1/-2 dB) vir LTE-FDD Ander | T-Mobile/ Sprint/ China Mobile/ China Unicom/ |
| Data | Bands | NTT DOCOMO/ SoftBank*/ KDDI/ Telstra*/ |
| LTE: | Klas 2 (25.5 dBm +1/-2 dB) vir LTE-TDD B41 | Swisscom |
| LTE (Maks.): 600 Mbps (DL), 150 Mbps (UL) | H.P.U.E. | Regulerende: |
| UMTS: | Klas 3 (23 dBm +1/-2 dB) vir LTE-TDD B41 | GCF/ CE/ FCC/ PTCRB/ IC/ Anatel/ IFETEL/ SRRC/ |
| DC-HSDPA (Maks.): 42 Mbps (DL) | Klas 3 (21 dBm +1/-2 dB) vir LTE-TDD B42/B43/ | NAL/ CCC/ KC/ NCC/ JATE/ TELEC/ RCM/ ICASA |
| DC-HSUPA (Maks.): 5.76Mbps (UL) | B48 | Ander: |
| WCDMA (Maks.): 384 kbps (DL), 384 kbps (UL) | Klas 3 (24 dBm +1/-2 dB) vir LTE-TDD Ander | WHQL |
| SMS | Bands | |
| Punt-tot-punt MO en MT | Klas 3 (24 dBm +1/-3 dB) vir WCDMA-bande | |
| SMS Seluitsending | Verbruik: USB weergawe | |
| Teks en PDU-modus | 60 μA @ Skakel af | |
| 3GPP/3GPP2 | 3.8 mA @ Slaap (PF = 32) | |
| Windows OS SMS-stootfunksie | 25 mA @ Idle | |
| Koppelvlakke | Verbruik: Slegs PCIe weergawe | |
| PCIe Gen2-koppelvlak | TBD @ Skakel af | |
| USB 2.0/3.0, ondersteun Slawemodus | TBD @ Slaap, Tipe. | |
| PCM × 1 | TBD @ Idle | |
| (U)SIM-koppelvlak × 1: 1.8/3.0 V | Sagteware kenmerke | |
| Ingeboude eSIM (opsioneel) | MBIM-bestuurder: Vensters 10 | |
| ANTCTL × 4 | USB-reeksbestuurder: Vensters 7/8/8.1/10, Linux | |
| MIPI koppelvlak | 2.6/3.x/4.x/5.x, Android | |
| W_DISABLE1#: Beheer vliegtuigmodus | 4.x/5.x/6.x/7.x/8.x/9.x/10.x | |
| TERUGSTEL#: Stel die module terug | RIL bestuurder: Android 4.x/5.x/6.x/7.x/8.x/9.x/10.x | |
| WAKE_ON_WAN#: Maak die gasheer wakker | NDIS-bestuurder: Vensters 7/8/8.1/10 | |
| WWAN_LED#: Dui netwerkstatus aan | ECM-bestuurder*: Linux 2.6/3.x/4.x/5.x | |
| Hoof, Div & GNSS-antenna-koppelvlakke | Gobinet bestuurder: Linux 2.6/3.x/4.x/5.x | |
| Verbeterde kenmerke | QMI_WWAN-bestuurder: Linux 3.x (3.4 of later)/ | |
| MIMO: 2 × 2 DL | 4.x/5.x | |
| eCall: Nooddiens* | PCIE MHI-bestuurder: Vensters 10，Linux 3.10–5. 10 | |
| (U)SIM-kaartopsporing | Protokolle: | |
| Ingeboude eSIM (opsioneel) | QMI/MBIM/NITZ/PING/HTTP/HTTPS | |
| DSSA: Dubbele SIM, Enkel aktief | Algemene kenmerke | |
| DFOTA: Delta-firmware oor die lug | 3GPP E-UTRA Vrystelling 14 |
Quectel EM120R-GL Module Produkkenmerk
- LTE-A Cat 12 module met M.2 vormfaktor
- Ondersteun DL 3 × Draer Aggregation en 256QAM
- Wêreldwye LTE-A en UMTS/HSPA+ dekking
- Ondersteun PCIe Gen2-koppelvlak vir rekenaar/skootrekenaartoepassing
- Ingeboude eSIM (opsioneel), DSSA
- Lae krag modus
- Multi-konstellasie GNSS ontvanger beskikbaar vir toepassings wat vereis
- vinnige en akkurate regstellings in enige omgewing
- MIMO-tegnologie voldoen aan die vereistes vir datatempo en skakelbetroubaarheid in
- modem draadlose kommunikasiestelsels
